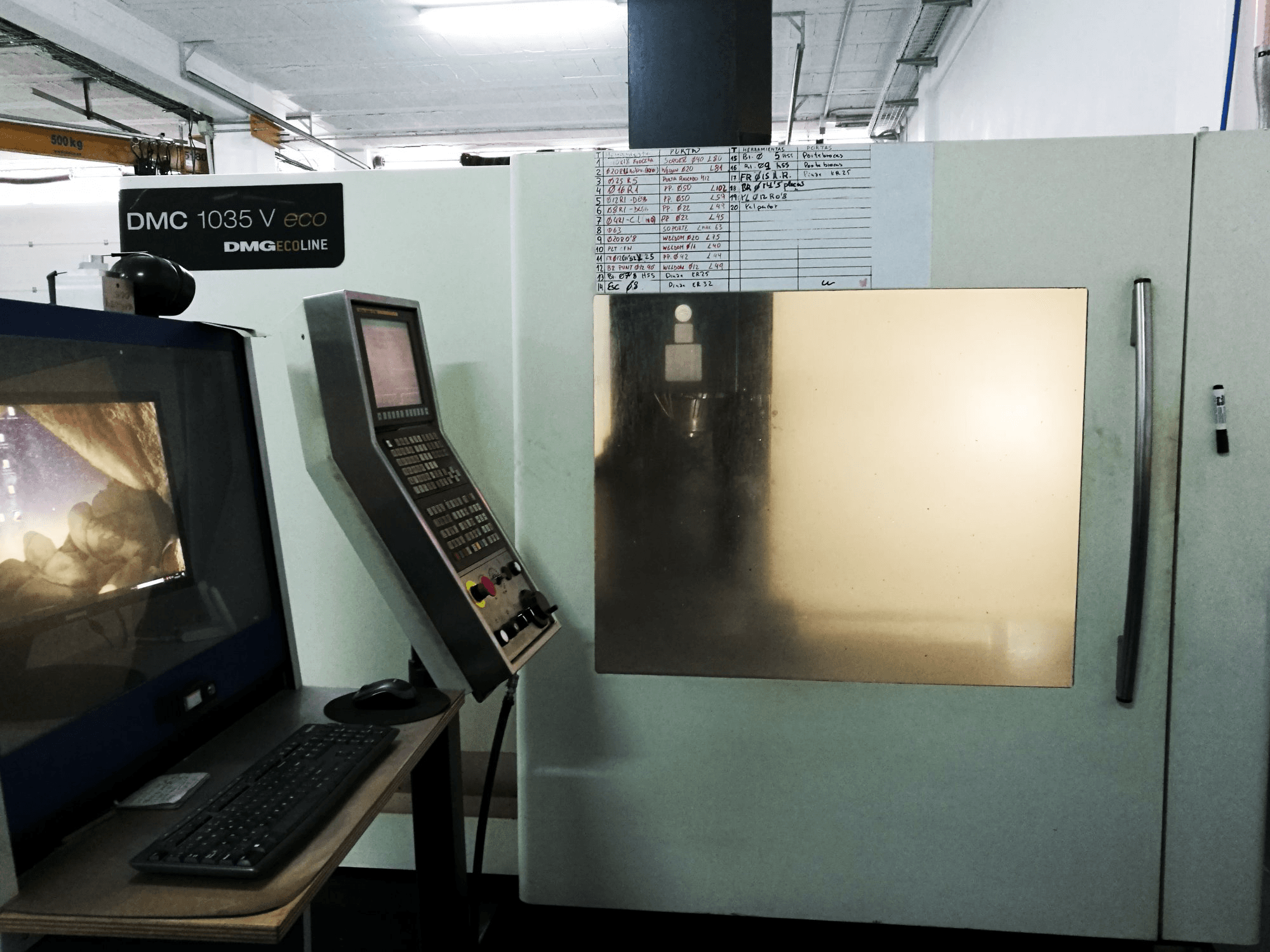

DMG MORI - DMC 1035 V ecoES-MIL-DMG-2008-00001

Allmän information

• Bredd: 2607 mm
• Djup: 2198 mm
• Höjd: 2650 mm
• Maskinvikt: 3600 kg

Styrenhet

• Märke: FANUC
• Modell: 0i-MC

Huvuddrev

• Hastighetsfrekvens för spindel: 10000 1/min
• Motorkraft i spindeln: 9 kW
• Verktyg avsmalnande: SK 40

Rörelse

• X-AXEL Rörelse: 1035 mm
• X-AXEL Arbetsmatning: 20000 mm/min
• X-AXEL Matningskraft: 5000 N
• X-AXEL Snabbmatning: 30000 mm/min
• Y-AXEL Rörelse: 550 mm
• Y-AXEL Arbetsmatning: 20000 mm/min
• Y-AXEL Matningskraft: 5000 N
• Y-AXEL Snabbmatning: 30000 mm/min
• Z-AXEL Rörelse: 550 mm
• Z-AXEL Arbetsmatning: 20000 mm/min
• Z-AXEL Matningskraft: 2000 N
• Z-AXEL Snabbmatning: 30000 mm/min

Arbetsstycke

• Arbetsstycke Z: 720 mm
• Vikt arbetsstycke: 600 kg

Bord

• Yttre längd: 1200 mm
• Yttre bredd: 600 mm
• Antal verktygsplatser: 5
• Avstånd mellan: 100 mm
• Maxavstånd mellan vertikal spindel och bord: 720 mm

Verktyg

• Platser i lager: 20
• Maxvikt: 6 kg
• Maximal verktygsdiameter: 30 mm
• Maximal verktygslängd: 300 mm

Media

• Kyltryck: 3.7 bar
• Huvudsaklig elanslutning: 400 V
• Energiförbrukning: 17 kVA
• Lufttryck: 8 bar
• Tank för smörjmedel: 120 L
• Spåntransportör: Ja
