HAAS - VM-3HR-MIL-HAA-2019-00003

Name: HAAS VM-3
Brand: HAAS
SKU: HR-MIL-HAA-2019-00003
Price: 1014600 SEK
Availability: InStock

1 014 600 SEK

gindumac-pris

(Ex works)

få en officiell offert

Besök maskinen

ge ett motbud

Ladda ned PDF

Har du fler frågor? Kontakta oss!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
➤ Begagnad HAAS VM-3 Machining Center till salu | gindumac.com

Visa på originalspråket

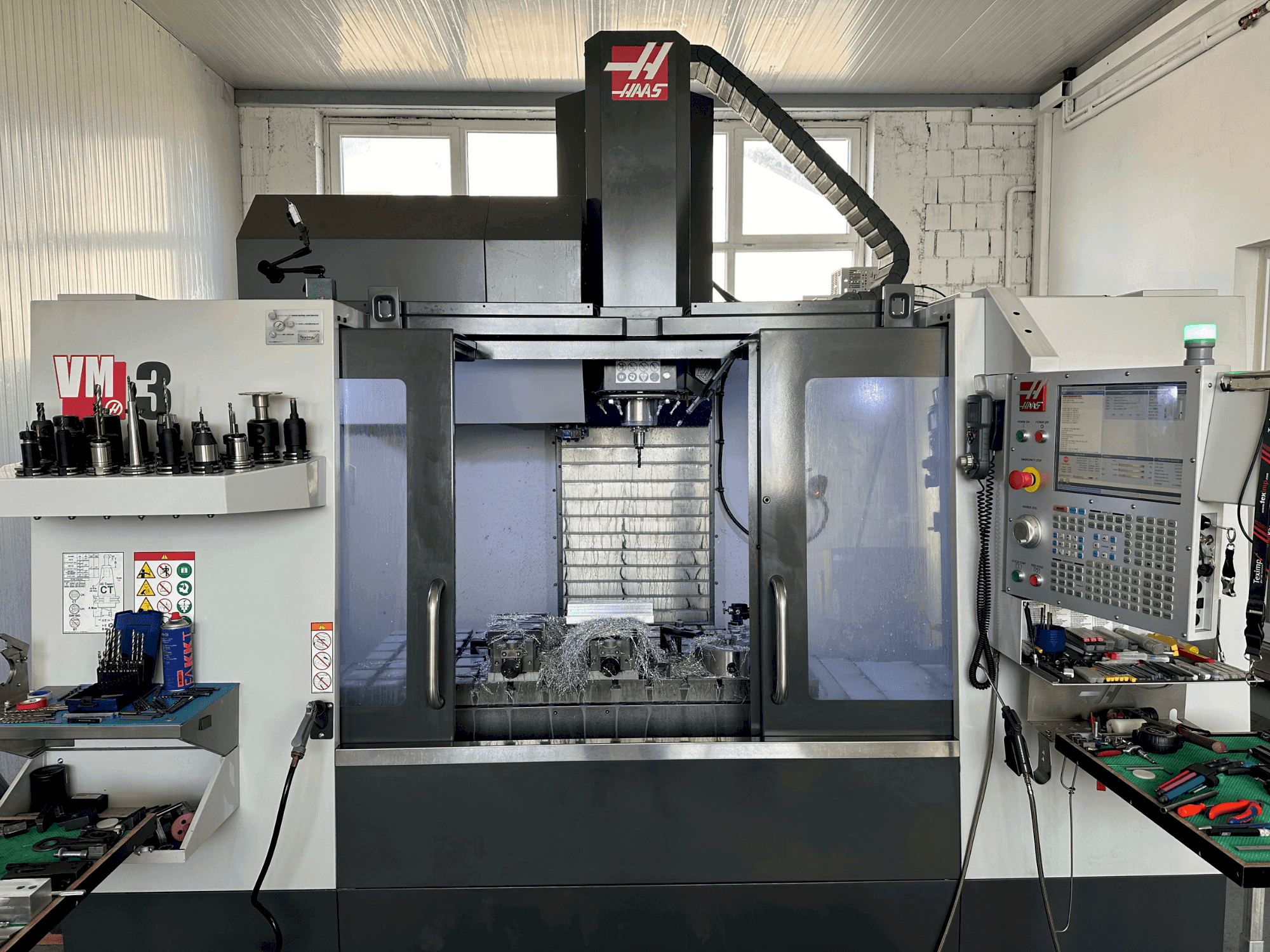

Detta 3-axliga HAAS VM-3 vertikala bearbetningscenter tillverkades 2019. Det har en robust spindel på 12 000 rpm, en 30+1 sidomonterad verktygsväxlare och genomgående kylvätska för effektiv bearbetning. Maskinen inkluderar ett trådlöst probsystem från Renishaw, höghastighetsbearbetningsmodul och ett spånborttagningssystem. Om du vill få högkvalitativa fräsmöjligheter, överväg HAAS VM-3-maskinen vi har till salu. Kontakta oss för mer information om denna maskin.

Översikt

märke: HAAS
år: 2019
MODELL: VM-3
produktionstimmar: 3417
tillämpningstyp: Fräsning
Plats: Kroatien
maskintyp: Vertikalt bearbetningscenter
tillgänglighet: Omedelbart
styrenhetens märke: HAAS

Teknisk information - HAAS VM-3

Styrenhet

Märke: HAAS

Huvuddrev

Antal axlar: 3

Rörelse

X-AXEL Rörelse: 1016 mm
Y-AXEL Rörelse: 660 mm
Z-AXEL Rörelse: 635 mm

Bord

Minsta avstånd mellan vertikal spindel och bord: 107 mm
Maxavstånd mellan vertikal spindel och bord: 742 mm

Verktyg

Platser i lager: 31

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar:
- - Genom spindelkylvätska
- - Trådlös intuitiv sondering (renishaw)
- - Trådlös intuitiv sondering (renishaw)
- - Programminne: 1gb
- - Mediadisplay: m130 m kod
- - Höghastighetsbearbetning: hsm-modul
- - Spindelorientering
- - Styv gängmodul
- - Visuellt delprogrammeringssystem
- - Spånborttagningssystem: spånskruv
Kvalitativa maskinfördelar:
- - Fodral i rostfritt stål
- - Programmerbar kylning: p-cool
- - Luftkylning till verktyget
- - Fönster luftblästring
- - Tabell extra lufttillförsel
- - Överspänningsskydd
- - Tidig strömavbrottsdetekteringsmodul
- - Filtersats för spåntråg

Extra information

- Maskinen är fortfarande under ström

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
