- Quaser MV 184E Vertikal maskincenter

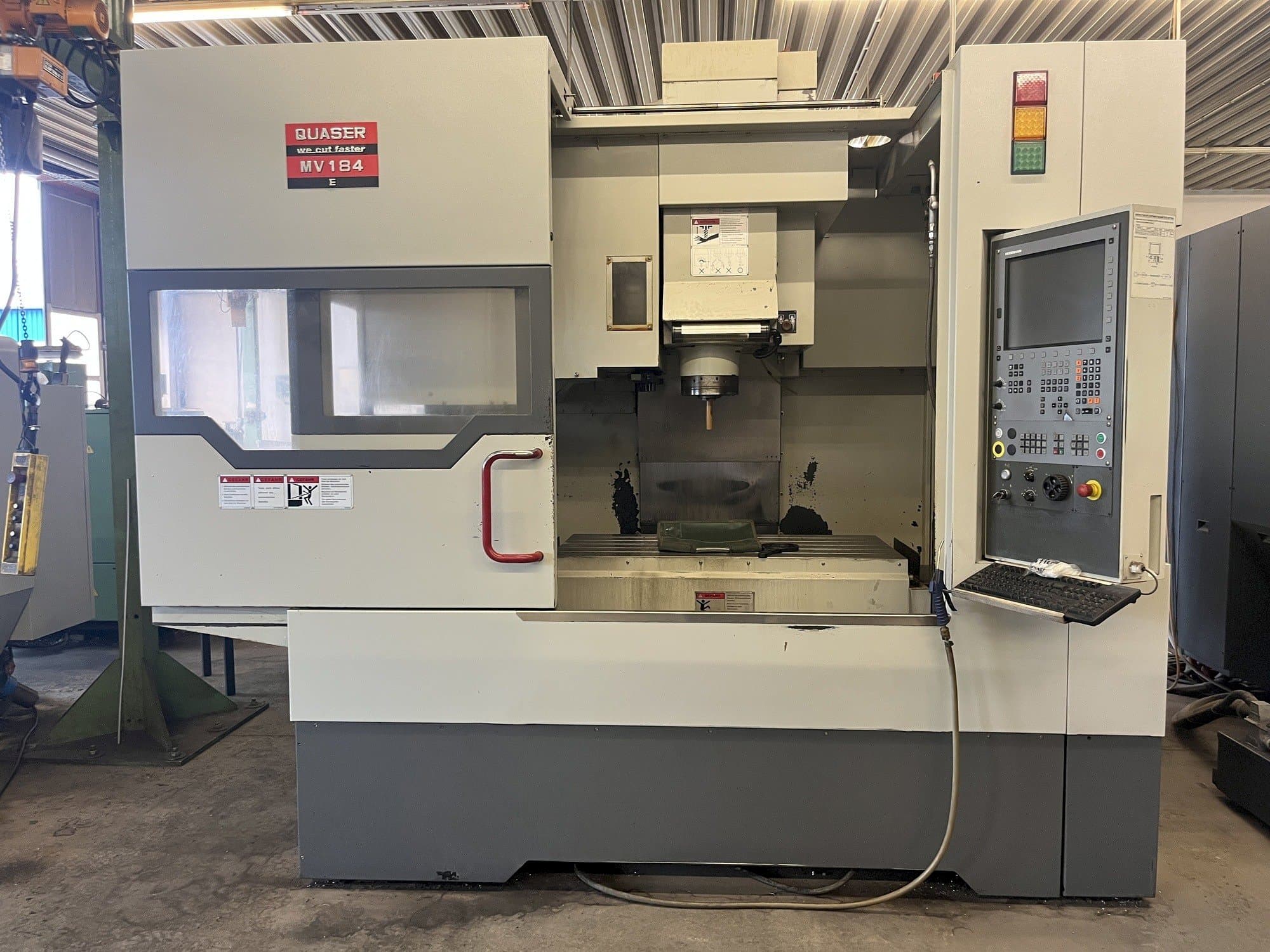

Denna Quaser MV 184E Vertical Machine Center tillverkades år 2009. Den är utrustad med en Heidenhain iTNC 620 styrenhet och har 3. Maskinen har ett spindelvarvtal på 30 - 12000 rpm.
Översikt
- märke: Quaser
- år: 2009
- MODELL: MV 184E
- tillämpningstyp: Fräsning
- Plats: Tyskland
- maskintyp: Vertikalt bearbetningscenter
- tillgänglighet: Såld
- styrenhetens märke: HEIDENHAIN
Teknisk information - Quaser MV 184E
Allmän information
- Bredd: 2820 mm
- Djup: 2920 mm
- Höjd: 2860 mm
- Maskinvikt: 6790 kg
Styrenhet
- Modell: iTNC 620
- Märke: HEIDENHAIN
Huvuddrev
- Hastighetsfrekvens för spindel: 30 - 12000 1/MIN
- Motorkraft i spindeln: 17 kw
- Antal axlar: 3
Rörelse
- X-AXEL Rörelse: 1020 mm
- Y-AXEL Rörelse: 610 mm
- Z-AXEL Rörelse: 610 mm
Bord
- Yttre längd: 1200 mm
- Yttre bredd: 600 mm
- Bordsbelastning: 7 kg
Ytterligare utrustning
- - Flistransportör
Ytterligare information
- Tekniska maskinfördelar:
- - Intern kylvätsketillförsel 20 bar
- - Antal verktyg i magasinet 30 stycken
- - Verktygshållare sk 40
- - Dubbelarmad verktygsväxlare med 30 förvaringsplatser
- - Stora dimensionerade linjärstyrningar i alla axlar
- - Högdynamiska digitala matningsenheter med 6800 n (z 13900 n) axeleffekt
- - Datoroptimerad, tung maskinkropp tillverkad av kraftigt räfflat gjutjärn
- - Snabbtravers 32 rnlmin (z ;24 mlmin), acceleration {x/y/z) 3/3 /3 m/sek'
- - Vridmoment 108 nm
- - Siemens-weiss huvudspindel sk 40, lämplig för standardfixturer och verktyg med plansystem
- Kvalitativa maskinfördelar:
- - Kylsystem för huvudspindel med separat 100 1 oljekylkrets och lufttillförsel för huvudmotor
- - Förspända kulskruvar diam. 45 mm
- - Verktygshållare enligt din 69871 (bt 40 oplion), verktygsskruvar enligt din 69872 (iso) 7388 option)
- - Spånavfall, bestående av 2 skruvtransportörer och sptllsyslem i arbetsområdet, samt skrapbandstransportör
- - Kylvätsketank med 300 l kapacitet
- - Översvämningskylning, med 12 justerbara utloppsmunstycken placerade i en ring på spindelnosen, transportkapacitet 60 1/min vid 2 bar palronfilter 80 µ för spånspolning och översvämningskylning
- - Intern kylvätsketillförsel med grundfoss pump 20 bar. 251/min, inkl. Patronfilter 25 µ
- - Spånspolning med grundtoss pump 60 1/min vid 2 bar, rostfria spånbrickor i arbetskammaren
- - Arbetskammare fullt skydd med stora visningsdörrar (dörröppning 900 mm) och 2 arbetsområdesljus samt maskinstatuslampa
- - Blåsluft, extern. För torr bearbetning
- - Kylvätskesprutpistol. - tvåfärgsmålning i ljusgrått/grå. - Glasvåg för X-. Y- och Z-axel (HDH) inklusive övertryck för att förhindra kontaminering av det direkta mätsystemet. - Automatisk centralsmörjning för kulskruvarna. - Quaser-bearbetningsanläggningar uppfyller CE-standarder.
Maskinfördelar
Extra information
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
