- Rambaudi RC 270 Vertikal bearbetningscenter

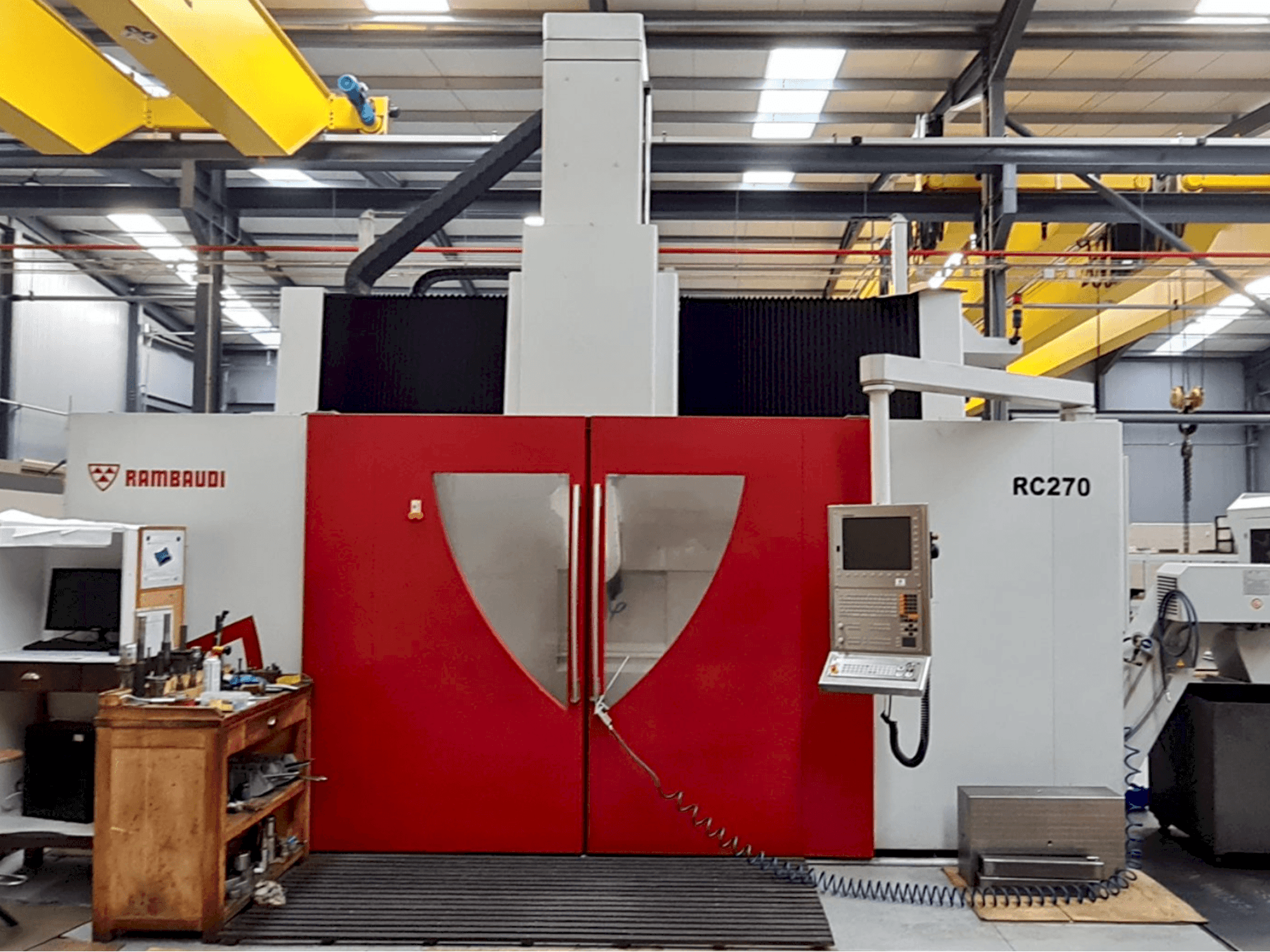

Detta Rambaudi RC 270 vertikala bearbetningscenter tillverkades år 2014. Den är utrustad med en HEIDENHAIN iTNC 530 HSCI styrenhet och har 5 axlar. Spindelhastigheten är på 24000 rpm och körs med en HSK-A63 verktygskona. Maskinen har kört 38428 power on-timmar och 23655 klipptimmar. Den utmärker sig för sin rörliga tvärbalk vilket gör bearbetningscentret lämpligt för höghastighetsbearbetning med 5 axlar. Se foto- och videogalleri för fler intryck. Utdrag av ursprungliga tekniska specifikationer (EN) bifogat som PDF nedan.
Översikt
- märke: Rambaudi
- år: 2014
- MODELL: RC 270
- produktionstimmar: 23655
- tillämpningstyp: Fräsning
- Plats: Portugal
- maskintyp: Fleroperationsmaskiner (vertikalt)
- tillgänglighet: Såld
- styrenhetens märke: Heidenhain
Teknisk information - Rambaudi RC 270
Styrenhet
- Märke: Heidenhain
- Modell: iTNC530 HSCI
Huvuddrev
- Hastighetsfrekvens för spindel: 24000 rpm 1/MIN
- Verktyg avsmalnande: HSK-A63
- Antal axlar: 5
Rörelse
- X-AXEL Rörelse: 2700 mm
- Y-AXEL Rörelse: 2200 mm
- Z-AXEL Rörelse: 1250 mm
Ytterligare information
- Tekniska maskinfördelar:
- - X och x1 = 2200 mm // hastighet: 40 m/1' // längsgående translation av tvärbalken på 2 kolumner
- - Y = 2700 mm // hastighet: 40 m/1' // tvärgående förskjutning av kolvhållarens tvärsadel på tvärbalken
- - Z = 1250 mm // hastighet: 40 m/1' // vertikal översättning av eramen på tvärsadeln
- - C kontinuerlig = 400 (+/- 200 °) // rotation av huvudet runt kolvens vertikala axel
- - A kontinuerlig = 230 ° (+ 120 °, -110 °) // rotation av elektrospindelstödet inuti huvudgaffeln
- - Precision för linjära maskinaxlar (x, x1, y, z): p = 0,015 mm / givarens optiska linje
- - Precision för polära maskinaxlar (c,a): 15 bågsekunder - repeterbarhet 10 bågsekund / omvandlarkodare
- - Vridmoment: c, a kontinuerlig = 1000 nm // c, a bromsad = 4000 nm
- Kvalitativa maskinfördelar:
- - Numeriskt styrfräscenter med rörlig tvärbalk, lämplig för höghastighetsbearbetning med 5 axlar
- - Två sidopelare på vilka tvärbalken löper
- - En tvärbalk som stödjer ramhållarens korsadel och glider på pelarna
- - En bagge som glider vertikalt innanför tvärsadeln
- - Ett huvud fäst vid den nedre delen av väduren
- - Ett arbetsbord i mitten av pelarna, med följande egenskaper: 2500 x 2000 mm // 10000 kg/m2 // 300 mm tjocklek på gjutjärnsbord // 8 t-spår - bredd 28mm
- - Maskinen är utrustad med en 2-axlig kula 89 g fräshuvud (c och en kontinuerlig)
- - Insidan av huvudgafflarna är inrymd spindeln med 24000 rpm, hsk-a 63 verktygskona
- - 38428 maskin på timmar // 23655 skärtimmar
Maskinfördelar
Extra information
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
