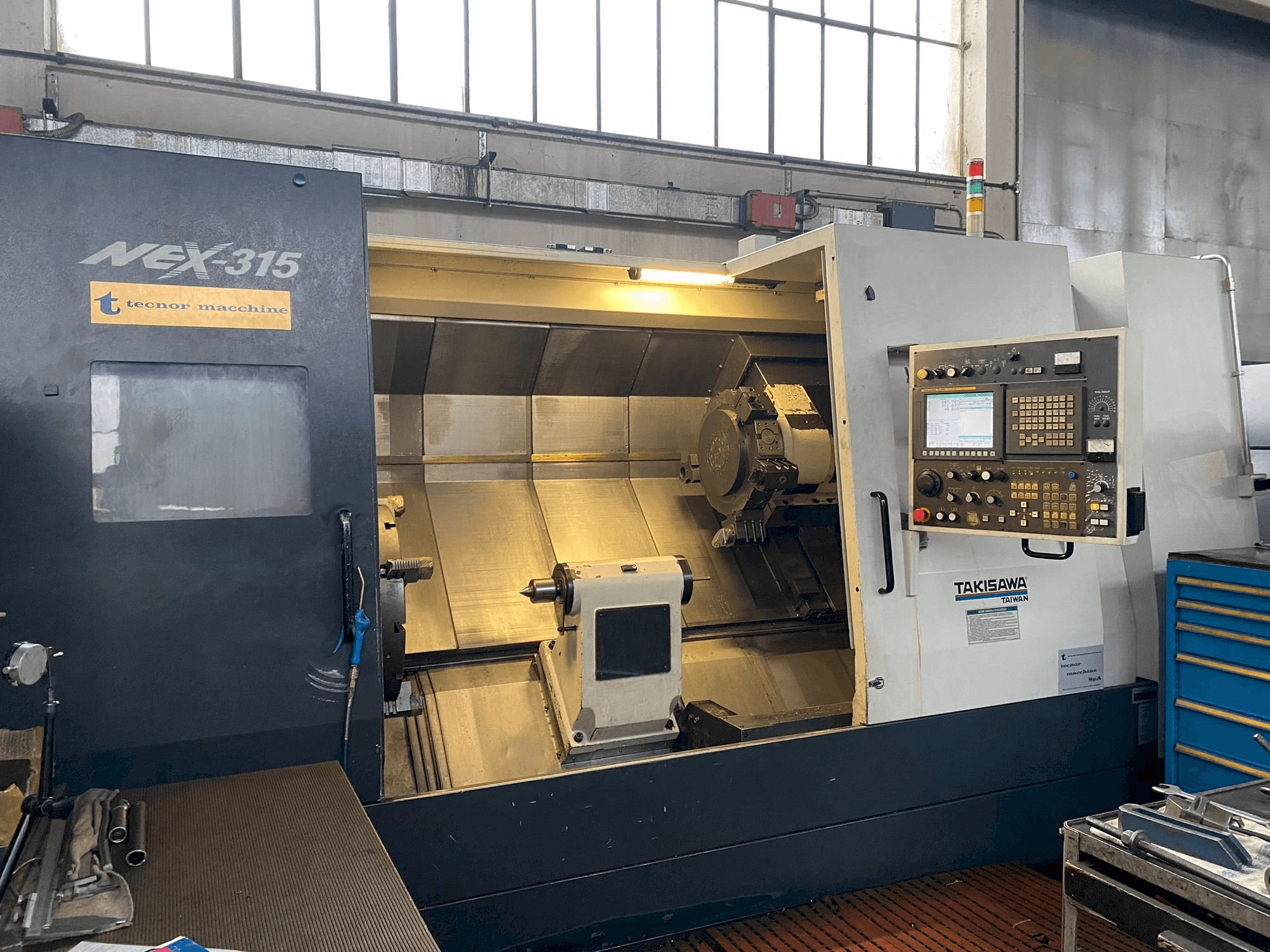

Takisawa - NEX-350IT-TUR-TAK-2011-00002

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Maximal rotationsdiameter: 820 mm
  • - Maximal vridbar diameter: 620 mm
  • - Max vändbar längd: 1510 mm
  • - Maximal stångdiameter: 105 mm
  • - Spindellager innerdiameter: 160 mm
  • - Ytterligare information om arbetsområde och verktygsstörningar par. 2. 4. 2
  • - Diameter för stångpassage: 117 mm
  • - Självcentrerande / spännhylsa tekniska egenskaper: se värdeförordet till denna bruksanvisning
  • - Verktygsrevolver: revolvertyp: 12t, rotationshastighet: 24000 rpm
  • - Verktygsstammens höjd: 32
• Kvalitativa maskinfördelar:
  • - Antal verktyg på tornet: 12
  • - Borrstångens diameter: 50
  • - Matningshastighet x axelns matningshastighet: 16 m/mm y-axelns matningshastighet: 16 m/mm z-axelns matningshastighet: 20 m/mm
  • - Ändstockens slaglängd: 1600 mm diameter för axelchucken: 150 mm avsmalnande av ändstockens chuck: mt#5 axelspindelslag: 120 mm
  • - Numerisk kontroll (cn) typ av kontroll och egenskaper: se detaljer i par. 2. 3. 1 elförsörjning *1 elförsörjning: 400 vac ±10 % 3f+pe frekvens: 50+60 hz styrkrets spänning: 24 vdc installerad effekt: 59 kva
  • - Motorer *1 spindelmotor: 30/37 kw roterande verktygsspindelmotor: 5. 5/7. 5 kw b-axel servomotor: --- x-axel servomotor: 4. 0 kw y-axel servomotor: -- kw z-axel servomotor: 7 kw indexeringsmotor: 1. 2 kw turret hydraulsystemmotor: 1 5 kw smörjsystem motor: 0,004 kw kylsystem motor: 0,4 kw
  • - Pneumatisk tillförsel: 0, 6 ÷ 0, 8 mpa matningstemperatur: 5 ÷ 40 °c utan fasta rester arbetstryck: 0, 5 mpa nödvändig flödeshastighet: 10 liter/min
  • - Tankkapacitet *1 hydraulisk kraftenhet: 40 liter kylande smörjmedelstank: 230 liter smörjkontrollenhet: 2 liter intervallväxling: 4 liter
