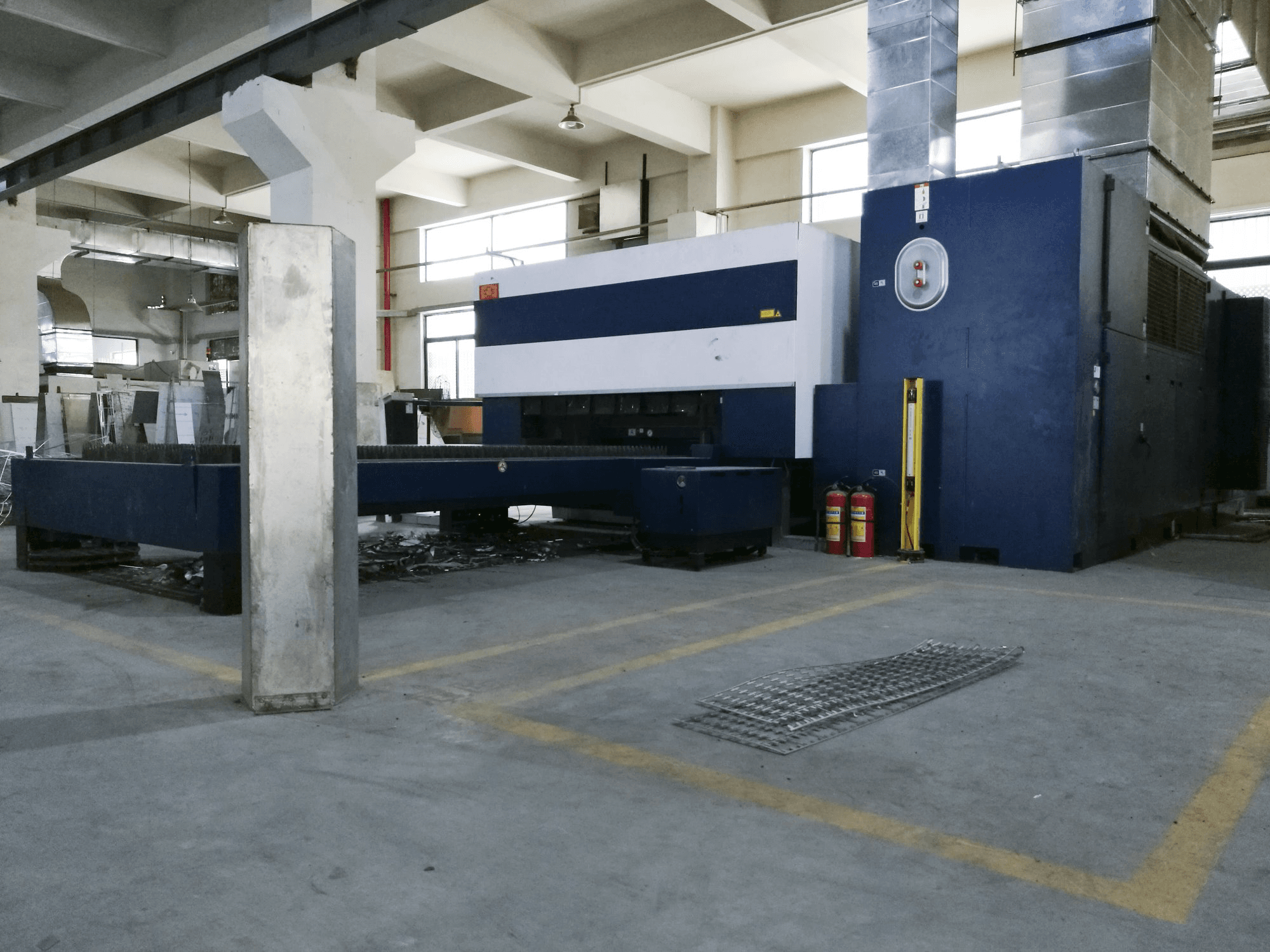

TRUMPF - TruLaser 3030CN-LAS-TRU-2014-00004

Allmän information

• Bredd: 9155 mm
• Djup: 3400 mm
• Höjd: 2200 mm
• Maskinvikt: 12000 kg

Styrenhet

• Modell: SINUMERIK 840D
• Gränssnitt: USB, Ethernet
• Märke: SIEMENS

Huvuddrev

• Antal spindlar: 1
• Lasereffekt: 4 kW

Rörelse

• X-AXEL Rörelse: 3000 mm
• X-AXEL Arbetsmatning: 60 m/min
• Y-AXEL Rörelse: 1500 mm
• Y-AXEL Arbetsmatning: 60 m/min
• Z-AXEL Rörelse: 115 mm
• Z-AXEL Arbetsmatning: 60 m/min
• X-Y Samtidig Arbetsmatning: 85 m/min
• Pa Noggrannhet: 0.1
• Ps Noggrannhet: 0.03

Arbetsstycke

• Arbetsstycke X: 3000 mm
• Arbetsstycke Y: 1500 mm

Bord

• Yttre längd: 3000 mm
• Yttre bredd: 1500 mm

Maximal materialtjocklek

• Stål: 20 mm
• Rostfritt stål: 15 mm
• Aluminium: 10 mm

Media

• Huvudsaklig elanslutning: 400 V / 50 Hz
• Energiförbrukning: 88 kVA
• Lufttryck: 6 bar
• He-förbrukning: 13.1 l/h
• CO2-förbrukning: 1.1 l/h
• N2-förbrukning: 5.8 l/h
• Tank för smörjmedel: 95 L
