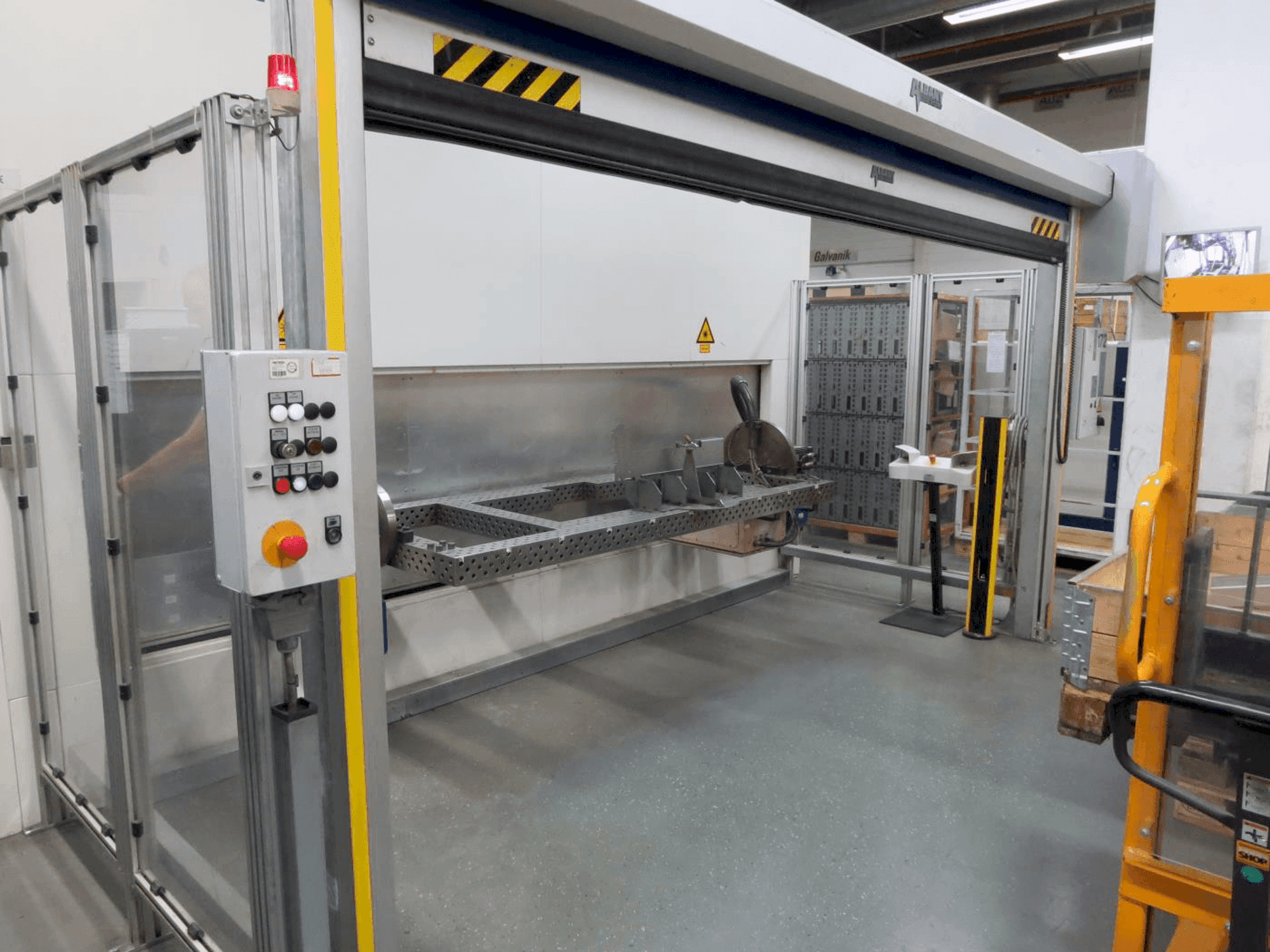

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Ytterligare utrustning

• - Spännbordet har måtten (X x Y) 2400x1000mm.

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Laseranordning, strålstyrning och formning trumpf nd:yag laser hl 3006 d, laserljuskabel llk-b 06, längd 40 m
  • - 2 nc roterande axlar, var och en med motlager och en fri spännbredd på 2000 mm
  • - 1 huvudroterande axel för att vrida komponenterna in och ut, typ handte sf - l4000
  • - Skydd av vändytan med hjälp av en rulljalusi i kabinens bredd
  • - Skyddsglas, utsugssystem för mediatillförselplatta, robotkompatibelt
  • - Lätttät integration i skyddskabinen, mjukvara
  • - Komponentlägesställare: dubbelvridande lägesställare dwpv 500ms för att hålla två komponentklämanordningar
  • - Kuka kr 30/ ha (hög noggrannhet) robot med kr c2 styrenhet, bnc videokabel, 10 m lång
  • - Fiberdiameter 600 mm, luftmängd 4000 m3/h, integrerat, automatiskt släcksystem
  • - Ytabehov inkl. Vridlägesställare: (lxb): 4800mm x 4300mm
• Kvalitativa maskinfördelar:
  • - Laserljussäker skyddshytt med tak, ccd-kamera, svartvit monitor, justerbart hårkors, kamerakabel, 30 m lång, och bnc-videokabel, 10 m lång.
  • - Objektiv med brännvidd f = 200 mm, skyddsglaskassett för enkelt byte av skyddsglaset
  • - Strålstyrning och formning, optiskt skydd med laval crossjet, sexaxlig industriell robotmekanik med ledad kinematik
  • - Processoptik beo 7000210p för lasersvetsning, designad för specificerad nyttolast och tröghetsmoment på 30 kg
  • - Huvudtidsparallell lastning och lossning av komponenter, design av robotcellen med upphängd robot.
  • - Utbyggbar upp till max 4 laserljuskablar, kollimering 0° med defokusering och observation med kamera.
  • - Pilotlaser med plasmasensorhållare, styrning av pilotlasern via laserdrift
  • - Winlas laserprogrammeringsprogram. Lagringsmöjlighet för 99 laserprogram.
  • - Uteffekt: 3000 watt vid arbetsstycket, 4000 watt totalt med 1000 watt kontrollreserv
  • - Optikinställning för 1 laserljuskabel med snabb switch (50 ms kopplingstid), optikinställning kan göras

Extra information

• - Maskinen har ingen trådmatare // Maskinen är fortfarande under ström

Betalningsvillkor

• Förskottsbetalning

• Finansiering av tillgångar
